详情介绍

JS蛇形弹簧联轴器

发布于：2017-10-30 隶属于：弹性联轴器

JS蛇形弹簧联轴器减振性好，JS蛇形弹簧联轴器使用寿命长。JS蛇形弹簧联轴器承受变动截荷范围大，

JS蛇形弹簧联轴器起动安全。3，传动效率高，运行可靠。

具体型号：
JS1、JSB1、JS2、JSB2、JS3、JSB3、JS4、JSB4、JS5、JSB5、JS6、 JSB6、JS7、JSB7、JS8、JSB8、JS9、JSB9、JS10、JSB10、JS11、 JSB11、JS12、JSB12、JS13、JSB13、JS14、JSB14、JS15、JSB15、 JS16、JSB16、JS17、JSB17、JS18、JSB18、JS19、JSB19、JS20、 JSB20、JS21、JSB21

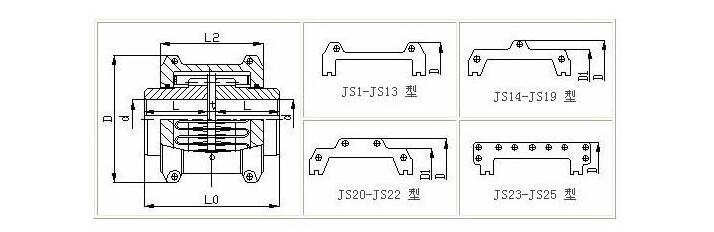

JS型蛇型弹簧联轴器的参数及主要尺寸：（JB/T 8869-2000)mm

型号	公称转矩 Tn kN.m	许用转速 r/min	轴孔直径 d	轴孔长度 L	总长度 L₀	L₂	D	D₁	间隙 t	重量 kg	润滑油 kg	许用位移量
型号	公称转矩 Tn kN.m	许用转速 r/min	轴孔直径 d	轴孔长度 L	总长度 L₀	L₂	D	D₁	间隙 t	重量 kg	润滑油 kg	径向y	轴向x	角向a
JS1	0.045	4500	18-22	47	97	66	95	-	3	1.91	0.027	0.15	±0.3	0.076
JS2	0.14	4500	22-35	47	97	68	105	-	3	2.59	0.041	0.15	±0.3	0.076
JS3	0.224	4500	25-42	50	103	70	115	-	3	3.36	0.054	0.15	±0.3	0.076
JS4	0.4	4500	32-60	60	123	80	130	-	3	5.45	0.068	0.20	±0.3	0.10
JS5	0.63	4350	40-56	63	129	92	150	-	3	7.26	0.086	0.20	±0.3	0.127
JS6	0.90	4125	48-65	76	155	95	160	-	3	10.4	0.113	0.20	±0.3	0.127
JS7	1.80	3600	55-80	89	181	116	190	-	3	17.7	0.172	0.20	±0.3	0.15
JS8	3.15	3600	65-95	98	199	122	210	-	3	25.4	0.254	0.20	±0.3	0.18
JS9	5.6	2440	75-110	120	245	155	250	-	5	42.2	0.426	0.25	±0.5	0.20
JS10	8.0	2250	85-120	127	259	162	270	-	5	54.5	0.508	0.25	±0.5	0.23
JS11	12.5	2025	90-140	149	304	192	310	-	6	81.3	0.735	0.28	±0.6	0.25
JS12	18	1800	110-170	162	330	195	346	-	6	121	0.908	0.28	±0.6	0.30
JS13	25	1650	120-200	184	374	201	384	-	6	178	1.135	0.28	±0.6	0.33
JS14	35.5	1500	140-200	183	372	271	450	391	6	234	1.952	0.30	±0.6	0.40
JS15	50	1350	160-240	198	402	279	500	431	6	317	2.815	0.30	±0.6	0.45
JS16	63	1225	180-280	216	438	304	566	487	6	448	3.496	0.30	±0.6	0.5
JS17	90	1100	200-300	239	484	322	630	555	6	620	3.76	0.38	±0.6	0.56
JS18	125	1050	240-320	260	526	356	675	608	6	776	4.4	0.38	±0.6	0.6
JS19	160	900	280-360	280	566	355	756	660	6	1058	5.63	0.38	±1.3	0.68
JS20	224	820	300-380	305	623	432	845	751	13	1426	10.5	0.46	±1.3	0.74
JS21	315	730	320-420	325	663	490	920	822	13	1787	16.1	0.46	±1.3	0.8
JS22	400	680	340-450	345	703	546	1000	905	13	2269	24.1	0.48	±1.3	0.89
JS23	500	630	360-480	368	749	648	1087	-	13	2951	33.8	0.48	±1.3	0.96
JS24	630	580	400-460	401	815	698	1180	-	13	3836	50.2	0.5	±1.3	1.07
JS25	800	540	420-500	432	877	762	1260	-	13	4686	67.2	0.5	±1.3	1.77
